Cílem projektu bylo porovnat klasické vrtané chlazení s konformním, které díky tvarově přizpůsobeným kanálům zajišťuje rovnoměrnější a rychlejší ochlazení formy.
Porovnání účinnosti konformního chlazení
Zadání
- Porovnání účinnosti klasického vrtaného chlazení s účinností „konformního chlazení“
- Porovnání deformací výlisku mezi vložkou s klasickým vrtaným chlazením a „konformním chlazením“

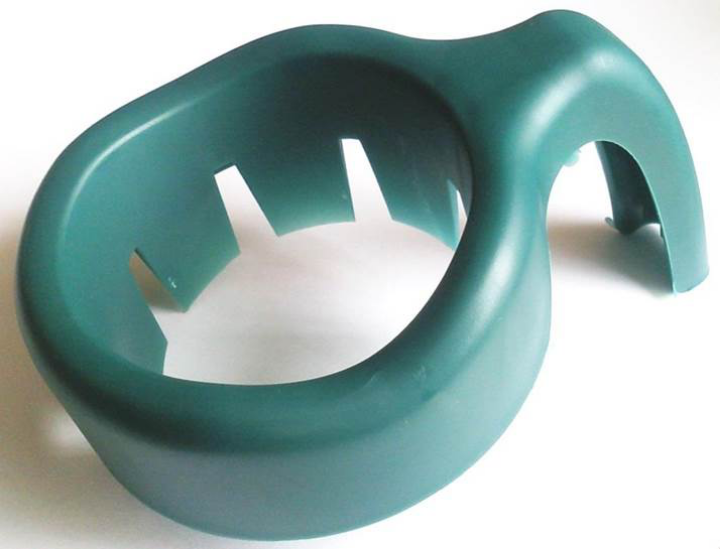

Společnost INNOMIA a.s. - první provozovatel technologie DMLS v ČR a to d roku 2006 se na reálné formě rozhodl demonstrovat výhody a přínos „konformního chlazení“. Pro toto porovnání byla zvolena forma pro reklamní předmět „Držák plastového půllitru“.

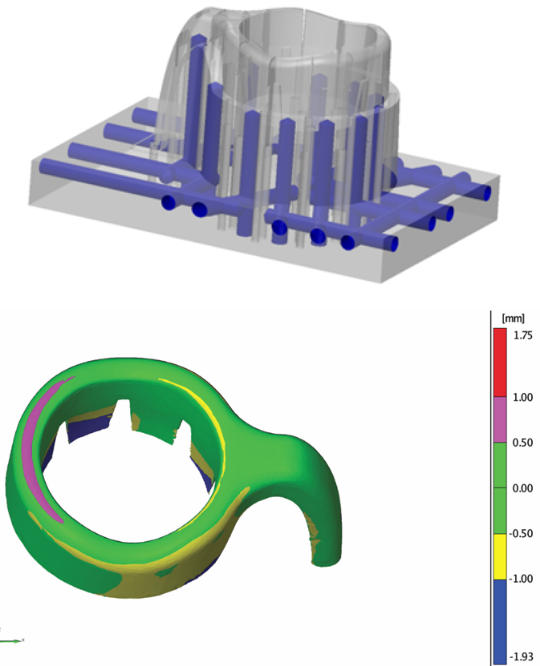

Technická specifikace vložky s vrtaným chlazením
- Materiál ocel 1.2343
- Čas chlazení 28,5 s
- Čas výrobního cyklu 38,9 s
- Čas výroby vložky 23 dní
Náš návrh řešení
- Výroba vložky s implementovaným „konformním chlazením“

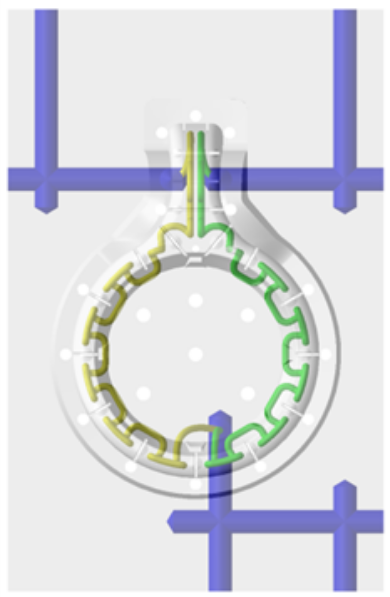

Návrh „konformního chlazení“ od společnosti INNOMIA a.s. byl optimalizován tak, aby odvod tepla z dutiny byl maximalizovaný a homogenizovaný. Byly navrženy dvě symetrické chladící větve, které mají průměr chladícího kanálu 3 mm (viz. obr.). Byla provedena MOLDFLOW analýza jejíž výsledky se následně potvrdily při reálných zkouškách formy.
Technická specifikace vložky s konformním chlazením
- Materiál ocel 1.2709
- Čas chlazení 16 s
- Čas výrobního cyklu 26,5 s
- Čas výroby vložky 13 dní

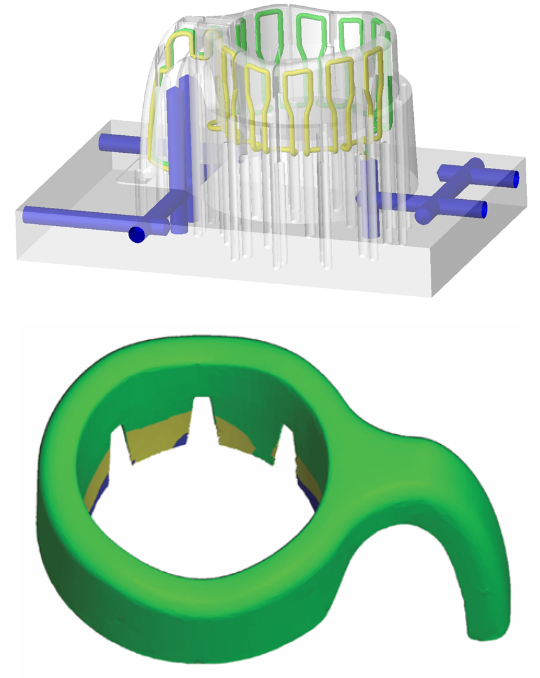

Vizualizace vložky s konformním chlazením
Vizualizace vložky s vrtaným chlazením
Úspory našeho řešení
- Chladící cyklus byl redukován z původních 28,5s u konvenčně vrtaných kanálů na 16s u vložky s „konformním chlazením“
- Výrobní cyklus na 1 díl byl snížen z původní hodnoty 38,9s na hodnotu 26,5s
- Díky implementaci vložky s „konformním chlazením“ došlo také k výrazné eliminaci deformací výlisku
- Překvapivé bylo také zjištění, že došlo ke zkrácení času výroby vložky a to z původních 23 dní na 13 dní díky kombinaci výrobní technologii DMLS a klasických výrobních technologií CNC + EDM
Přínosy tohoto řešení
O 43% kratší čas chlazení
o 31% kratší výrobní cyklus
zvýšení kvality výlisku (snížení deformací)
O 43% kratší výrobní čas vložky
